時計の電池交換/SWISS Military 6-533 Chronograph

2015.1.5お預かりのSWISS Military 6-533 Chronograph電池交換メンテナンスです。
「ネジ込み竜頭が潰れている」「プッシュボタンが効かない」というご依頼ですが。
症状からは「ムーブメント交換」しかないですが問題は「ネジ込み竜頭」
このネジが壊れているのは「ケース交換ですから、おそらく交換パーツが無いでしょう。

弓環とケースの段差、そして隙間も気になりますが。これはバネ棒が歪んでいるでしょう。

微調整位置をチェックします。

弓環を外して見ますが、バネ棒は交換するしかありません。

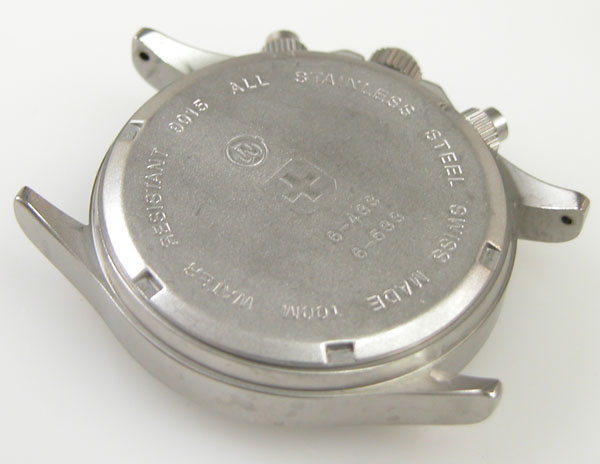

裏蓋の裏側もチェックして。

これがムーブメントで。

ムーブメント拡大。

竜頭の裏側は洗浄でここまでは綺麗に。

竜頭パイプも、ここまでは綺麗になって。ちなみに竜頭は写真でも分かるように
ネジ込み竜頭では無く、普通のタイプです。よって不具合はありません。

これが取り出した文字盤&ムーブメント。

ケースの内側もチェックして。ちなみに「プッシュボタンが効かない」という症状ですが。プッシュボタン自体には何ら問題はありません。

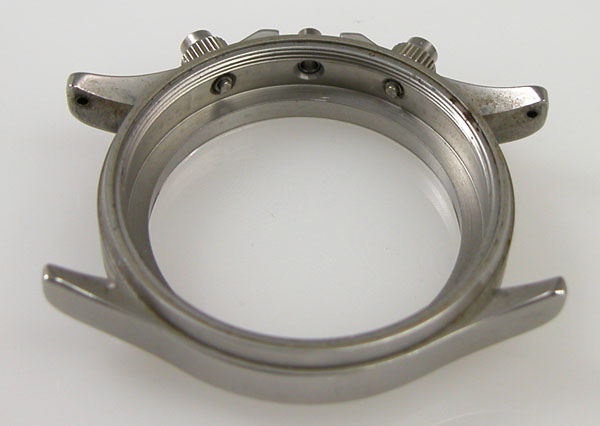

ケースの洗浄は終わってツヤが出ましたね。

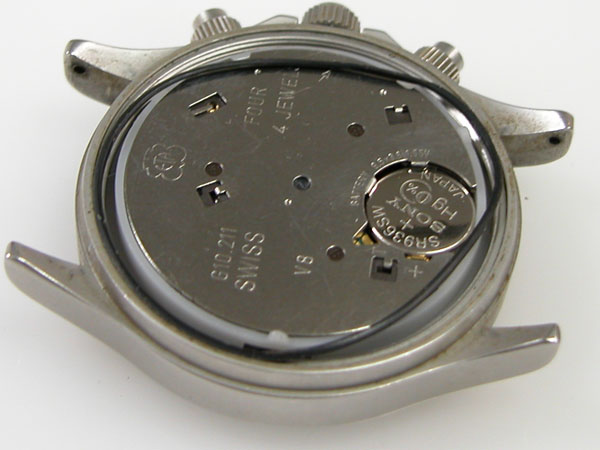

綺麗になったケースにムーブメントを戻して電池格納部をチェックします。

パッキンにシリコン塗布をして裏蓋に戻し。

ゼロ位置合わせと思いますが下のプッシュボタンが効かない。

プッシュボタンが充るムーブメント側のレバー(金色の端子)が押し込まれたまま戻りません。ドライバーでこぜれば戻せますが。(写真・右)分解不可のムーブメントですから
修理も不可です。強く押し込んだときにレバーがいびつに変形して
ストローク動作がスムーズではありません。

スペーサーを外せば多少、分かりやすいですか。レバーの変形で引っかかっているのが原因としばらく修正しておりましたが、分解してパーツだけに出来ないと歪んだ金属の修正は無理がありますね。

全体的にツヤが出て綺麗になりました。

下のプッシュボタンが効かないですから、ピンセットで摘まんで合わせます。

弓環も洗浄して綺麗になりました。

バックルも洗浄して綺麗になったところで。

バネ棒は交換して弓環の隙間と段差を解消して電池交換メンテナンス完了です。
